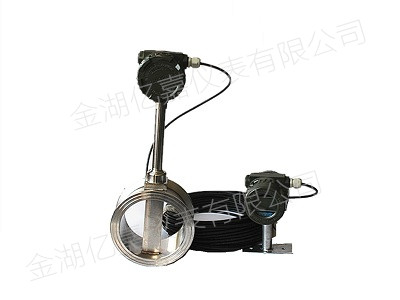

金湖億嘉儀表生產的YJLU系列分體式分體式渦街流量計有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

YJLU系列分體式渦街流量計應用范圍：

分體式渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。

YJLU系列分體式渦街流量計測量原理：

在特定的流動條件下，一部分流體動能轉化為流體振動，其振動頻率與流速（流量）有確定的比例關系，依據這種原理工作的流量計稱為流體振動流量計。目前流體振動流量計有三類：分體式渦街流量計、旋進（旋渦進動）流量計和射流流量計。
從結構上來看分體式渦街流量計由傳感器和轉換器兩部分組成。傳感器包括旋渦發生體（阻流體）、檢測元件、儀表表體等；轉換器包括前置放大器、濾波整形電路、D／A 轉換電路、輸出接口電路、端子、支架和防護罩等。近年來智能式流量計還把微處理器、顯示通訊及其他功能模塊亦裝在轉換器內。
在旋渦發生體上面旋渦發生體是檢測器的主要部件，它與儀表的流量特性（儀表系數、線性度、范圍度等）和阻力特性（壓力損失）密切相關，對它的要求如下。
1） 能控制旋渦在旋渦發生體軸線方向上同步分離；
2） 在較寬的雷諾數范圍內，有穩定的旋渦分離點，保持恒定的斯特勞哈爾數；
3） 能產生強烈的渦街，信號的信噪比高；
4） 形狀和結構簡單，便于加工和幾何參數標準化，以及各種檢測元件的安裝和組合；
5） 材質應滿足流體性質的要求，耐腐蝕，耐磨蝕，耐溫度變化；
6） 固有頻率在渦街信號的頻帶外。

YJLU系列分體式渦街流量計產品特點：

分體式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。分體式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。

YJLU系列分體式渦街流量計技術參數：

1、測量介質： 氣體、液體、蒸氣
2、口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
3、法蘭連接式口徑選擇 100,150,200
4、流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
5、測量精度 0.9999級 1.49999級
6、被測介質溫度:常溫–25℃～100℃
7、高溫–25℃～150℃-25℃～250℃
8、輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
11、儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
12、材質 不銹鋼, 鋁合金
13、電源 DC24V或鋰電池3.6V
14、防爆等級 本安型iaIIbT3-T6
15、防護等級 IP65

YJLU系列分體式渦街流量計產品選型：

YJLU系列分體式渦街流量計訂貨須知：

訂貨時請?zhí)峁┮韵聟?shù)：

1.介質：名稱、成分、狀態、導電性或電導率
2.工作狀態最高、正常、最低溫度
3.工作狀態最高、正常、最低壓力
4.管道內外徑，最小、正常、最大流量
5.腐蝕性、磨損性，是否有負壓
6.安裝要求及環境：一體還是分體，信號輸出，通訊方式，供電電源
7.安裝環境：防護等級和防爆要求

YJLU系列分體式渦街流量計質量承諾：

金湖億嘉儀表有限公司主營電磁流量計、分體式渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
